Аппарат для сварки оптических волокон серии 6481
Аппарат для сварки оптических волокон серии 6481
Запрос от
PDF Скачать

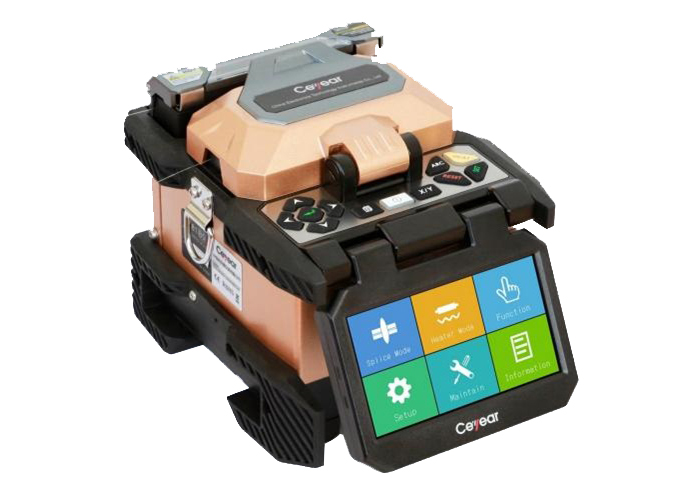

Аппарат для сварки оптических волокон серии 6481

Аппарат для сварки оптических волокон серии 6481 используется для соединения и защиты всех видов оптических волокон, таких как волоконно-оптический кабель связи и оптическое волокно, легированное эрбием. Функции сварочного аппарата и сверхнизкие потери при сварке позволяют адаптировать его к сварке волокон в различных условиях. Несколько режимов плавления и нагрева доступны для удовлетворения разнообразных требований заказчиков. Загрузка волокна становится более удобной и точной благодаря высокоточной керамической V-образной канавке, которую легко чистить и обслуживать. Сварочный аппарат поддерживает двунаправленную сварку. Монитор представляет собой сенсорный экран с графическим интерфейсом для плавной работы. Модульная съемная литий-ионная батарея большой емкости обеспечивает длительную работу в полевых условиях. Автоматическая система компенсации воздействия окружающей среды значительно улучшает адаптируемость сварочного аппарата к экстремальным условиям, обеспечивая бесперебойную и непрерывную работу.

Общие сведения
  • Компактный, легкий
  • Быстрое сращивание за 7с, высокоэффективный нагрев за 18с
  • 320-кратное увеличение изображения, сплавление 5 мм для сверхкороткой длины скола
  • 300 групп режимов сварки, 100 групп режимов нагрева, 10000 групп записей сварки/хранение 64 изображений
  • Керамическая прижимная лапка, керамический V-образный паз, универсальное крепление
  • Двунаправленная сварка, автоматическая сварка, умная термоусадка
  • Интерфейс USB и SD-карты, автоматическое обновление через USB
  • Встроенный модульный литий-ионный аккумулятор, не менее 220 раз сварки и нагрева
  • Графический интерфейс и сенсорный экран, простота эксплуатации
  • Пыленепроницаемый, водостойкий, ударопрочный
Аппарат для сварки оптических волокон серии 6481

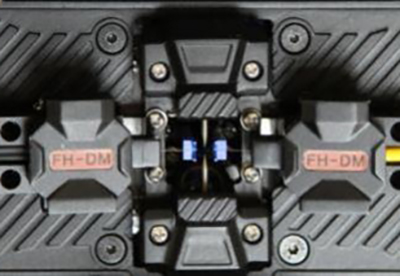

Универсальный фиксатор
Фиксатор «все в одном» отвечает требованиям к сварке нескольких оптических волокон, перемычек и проводов с резиновой изоляцией с диаметром оболочки 80–150 мкм.

Аппарат для сварки оптических волокон серии 6481

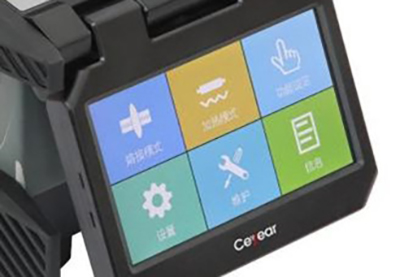

Графические интерфейсы и сенсорный экран
Операторы могут легко настроить сварочный аппарат и получить необходимую информацию, поскольку модель 6481 имеет новый графический интерфейс и сенсорный экран.

Аппарат для сварки оптических волокон серии 6481

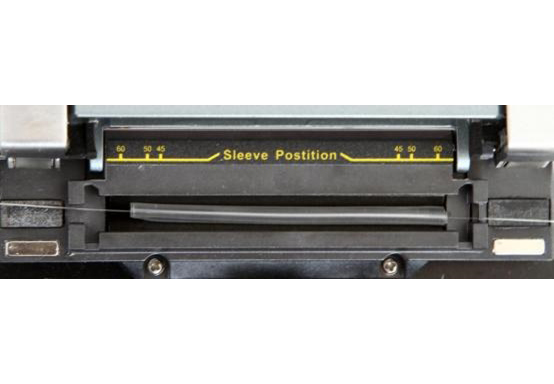

Умная термоусадка
Нагреватель не начнет работу, пока встроенный датчик не обнаружит волокно, чтобы избежать ожогов.

Аппарат для сварки оптических волокон серии 6481

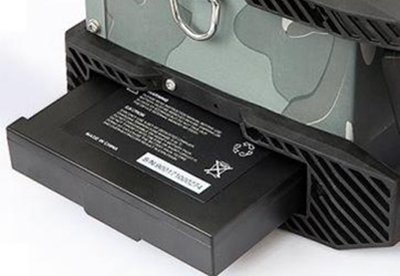

Съемный литий-ионный аккумулятор большой емкости
Встроенный съемный литий-ионный аккумулятор большой емкости может удовлетворить любые рабочие требования.
(220 сварок и нагрева в обычном режиме).

Аппарат для сварки оптических волокон серии 6481

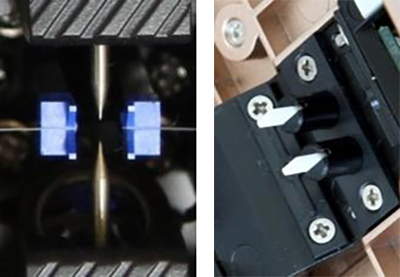

Керамическая V-образная канавка и керамическая прижимная лапка
Керамическая V-образная канавка делает укладку и очистку оптических волокон более точной и легкой.

Аппарат для сварки оптических волокон серии 6481

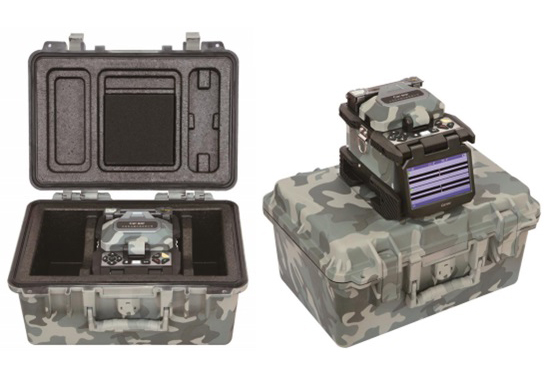

Футляр для переноски
Футляр легкий и может использоваться как рабочий стол.

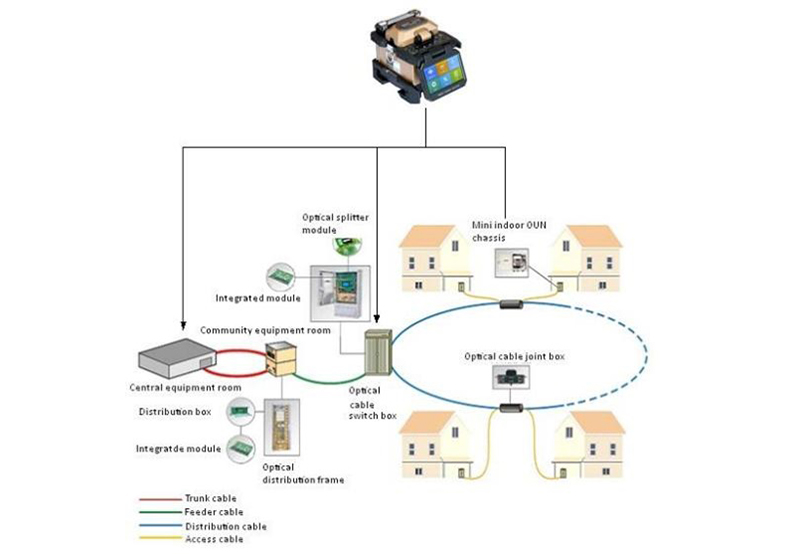

Применение
Аппарат для сварки оптических волокон 6481 отличается компактным дизайном, простотой эксплуатации и переноски, а также эргономичной конструкцией, облегчает работу даже с коротким волокном. Сварочный аппарат может широко использоваться в инженерном строительстве всех типов волоконно-оптических кабелей, техническом обслуживании линий, аварийном ремонте, производственных испытаниях и исследованиях волоконно-оптических устройств, а также обучении в научно-исследовательских институтах.

Аппарат для сварки оптических волокон серии 6481
Технические характеристики
Модель Аппарат для сварки оптических волокон 6481A Аппарат для сварки оптических волокон 6481В
Количество двигателей 6 4
Метод выравнивания Выравнивание оболочки, Выравнивание ядра
Применимые волокна Любые оптические волокна, волокна с резиновой изоляцией и перемычкой, соответствующие требованиям ITU-TG.651~653, ITU-TG.655 и ITU-TG.657
Диаметр оптического волокна Плакирование: 80~150 мкм, слой покрытия: 0,1~3 мм
Cleave length 5~16 мм (диаметр оптического волокна с покрытием ≤250 мкм); 10 мм (диаметр оптического волокна с покрытием: 0,25~3 мм)
Потери при сварке (стандартные) 0.02дБ (SMF); 0.01дБ (MMF); 0.04дБ (DSF); 0.04дБ (NZDSF) 0.03дБ (SMF); 0.02дБ (MMF); 0.05дБ (DSF); 0.05дБ (NZDSF)
Обратные потери Более 60дБ
Время сварки (стандартное) 7с (быстрый режим
Время нагрева (стандартное) 18с (защитный рукав 60 мм)
Напряжение 1.96~2.25Н
Защитный рукав 60 мм, 40 мм и ряд защитных рукавов
Графический дисплей Высокопроизводительный 4,3-дюймовый ЖК-дисплей
Время увеличения 320 раз/88 раз, 700 раз 320 раз /88 раз
Записи 10000 групп/64 изображений 10000 групп
Емкость батареи 11. 1В, 6800 мАч
Срок службы батареи Цикл зарядки: 300~500 отсчетов, может быть заменена заказчиком
Срок службы электрода Стандарт: 4000 отсчетов, могут быть заменены заказчиком
Освещение Встроенные светильники с высокой степенью яркости и широкой площадью освещения
Рабочая среда Температура: -10~50С; Влажность: 0~95%RH, высота над уровнем моря: 0~6000м
Операционные интерфейсы GUI
Внешнее питание AC: 100~240В, 60Гц, 0~1.5A; DC: 10~15В
Порт USB / SD (или по запросу заказчика)
Габариты 120 мм (Ш) × 130 мм (В) × 154 мм (Г) (без резиновой антивибрационной прокладки)
Вес 1.8кг (без батареи), 2.1кг (с батареей) 1.7кг (без батареи), 2.0кг (с батареей)
